产品概述
       GCS系列开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高、要求与计算机接口的场所，作为50(60)Hz，额定工作电压380V(400)、(600)，额定电流为400A及以下的发电、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

技术参数
额定工作电压：主电路：交流380V        水平母线额定电流：≤4000A
辅助电路：交流380、220、24V          垂直母线额定电流：1000A
额定绝缘电压：交流660V               额定短时耐受电流：50(80)kA
额定工作效率：50Hz                   额定峰值耐受电流：105(80)kA

型号说明

使用条件
一、周围空气温度不高于+40℃，不低于-5℃，24h内平均温度不得高于+35℃。
二、户内安装使用，使用地点的海拔高度不得超过1000m。
三、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有
       较大的相对湿度（例如+20℃时为90%），应考虑到由于温度的变化可能会
       偶然产生凝露的影响。
四、设备安装时与垂直的倾斜度不超过5°。
五、设备安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场
       所。

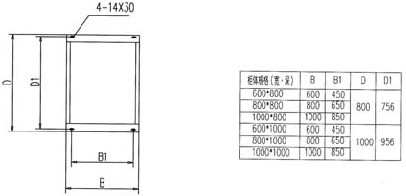

外形尺寸图

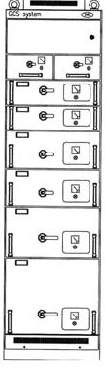

外形示意图
