产品概述
       GCK系列开关柜由动力配电中心（PC）柜和时机控制中心（MCC）柜二部分组成。适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz，最大工作电压至660V，最大工作电流至3150A的配电系统中，作为动力配电、电动机控制及照明等配电设备的电能转换分配控制之用。产品具有分断能力高、动热稳定性能好，结构先进、合理，电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。产品符合IEC439标准，也符合GB7251-87《低压成套开关设备》国家标准和ZBK36001-89《低压抽出式成套开关设备》标准。

技术参数
额定频率：50Hz   额定电压：380V          主电路接插件：15A
额定绝缘电压：660V                       辅助电路接插件：15A
额定工作电流 水平母线：630-3150A         工作耐压1min:2500V
（有效值）   垂直母线：630/800A          控制电机最大容量：155kw
额定短时耐受电流 水平母线：50kA/1s        防护等级：IP30
                垂直母线：30kA/1s
额定峰值耐受电流 水平母线：105kA
                垂直母线：63/105kA

型号说明

使用条件
一、周围空气温度不高于+40℃，不低于-5℃，24h内平均温度不得高于+35℃。
二、户内安装使用，使用地点的海拔高度不得超过1000m。
三、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有
    较大的相对湿度（例如+20℃时为90%），应考虑到由于温度的变化可能会
    偶然产生凝露的影响。
四、设备安装时与垂直的倾斜度不超过5°。
五、设备安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场
    所。

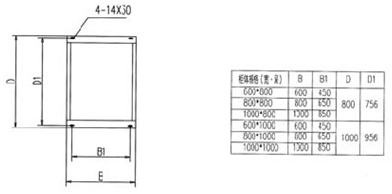

外形尺寸图

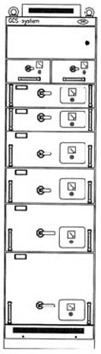

外形示意图
